【斜角有りモデルの境界条件】斜角有りの平面的に見て平行四辺形のようなモデルに対して1/2モデルとしたいことがある．個人的に橋梁を取り扱うことが多いので、斜角有りの橋梁とみなして説明する．その時、どういったモデル化が良いのか、またどういった影響があるのか以下のような検証を行ってみた。

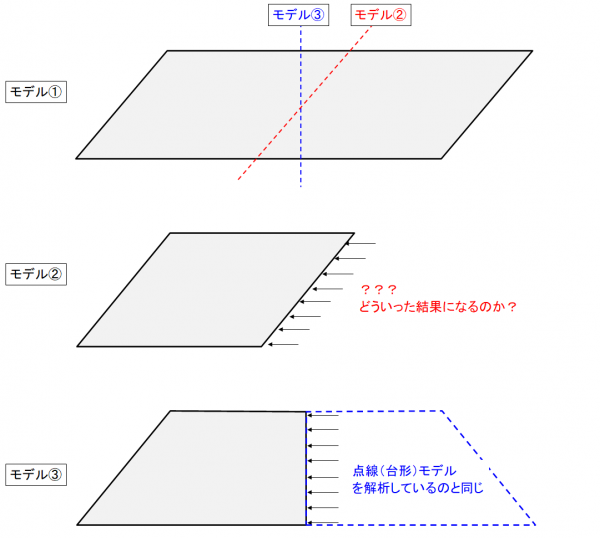

【モデルケース】①全体モデルで基本となるケース②支間中央までモデル化し,支間中央も斜角なりにモデル化したケース 支間中央は,橋軸方向を拘束③支間中央までモデル化し,支間中央は桁軸直角にモデル化したケース
支間中央は,橋軸方向を拘束【荷重ケース】①鉛直方向(自重など)に対しての影響②軸方向（断面片側へ載荷）への荷重に対しての影響③横方向への荷重に対しての影響
【まとめ】
・端部を見るならどのモデルもそれ程、結果は変わらない。
・逆に支間中央近傍は各モデルで結果が異なる。
・鉛直荷重に対しては、モデル②，③の支間中央の応力が大きくなる。なおモデル②は局所的な応力が発生する。
・軸圧縮に対しては、モデル②，③の支間中央は結果に差異が生じる。
・水平荷重に対しては、モデル②よりモデル③の方がまだモデル①に近い結果だったが、支間中央の応力が大きくなる傾向にある。検証結果はこちら！
